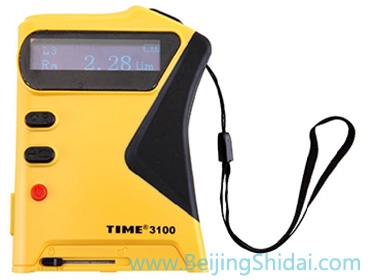

TIME3110粗糙度儀概述
TIME3110為手持式粗糙度儀是傳感器和主機一體化的袖珍式儀器，具有手持式特點，更適宜在生產現場使用。可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算機相應的參數，具有測量精度高、測量范圍寬、操作簡便、便于攜帶、工作穩定等特點，可以廣泛應用于各種金屬與非金屬加工表面的檢測。
TIME3110粗糙度儀粗糙度儀采用雙屏顯示，可同時在主視及俯視兩方向顯示測量結果，具有便攜小巧的特點，方便攜帶適用于生產現場。
TIME3110粗糙度儀測量原理
測量工件表面粗糙度時，將傳感器放在工件被測表面上，由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏整流器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片將采集的數據進行數字濾波和參數計算，測量結果在液晶顯示器上讀出，也可在打印機上輸出，還可以與 PC 機進行通訊。
TIME3110粗糙度儀符合標準
- 計量檢定規程：JJF 1105-2018 觸針式表面粗糙度測量儀校準規范
- 國家標準：GB/T 3505-2009/IOS4287 《產品幾何技術規范(GPS)表面結構輪廓法術語、定義及表面結構參數》
- 國家標準：GB/T 6062-2009/IOS3274 《產品幾何技術規范(GPS)表面結構 輪廓法 接觸(觸針)式儀器的標稱特性》
- 符合ISO和GB標準，同時兼容DIN、ANSI、JIS標準
TIME3110粗糙度儀功能特點
- 采用鋰離子充電電池，可長時間工作，無記憶效應，充電時間短，電池壽命長
- 改進了電路的工作性能，降低了工作電壓，功耗和電路噪聲相應降低
- 改進了傳感器的驅動機構、材料及加工工藝，裝配更精確，測量更穩定
- 外形設計精致、美觀，操作方便、舒適
- 采用了兩個OLED點陣顯示器，具有很好的可視化效果
- 可同時在主視及俯視兩方向顯示測量結果
- 自動檢測電池電壓并報警
- 具有校準功能
TIME3110粗糙度儀技術參數
- 測量參數：Ra、Rz
- 測量范圍：Ra:0.05-6.5μm Rz:0.1-50μm
- 取樣長度：0.25mm、0.8mm、2.5mm
- 評定長度：1.25mm、4mm、5mm
- 示值誤差：≤±15％
- 示值變動性：＜12％
- 電源：3.7V鋰離子電池
- 工作溫度：0oC- 40oC
- 外型尺寸：116×86×30mm
- 重量：200g
TIME3110粗糙度儀基本配置
- TIME3110粗糙度儀主機
- 電源適配器
- 多刻線樣板
- 儀器箱
- 使用說明書
- 隨機文件
TIME3110粗糙度儀可選附件
- 粗糙度儀選型
- 粗糙度儀傳感器
- 粗糙度儀測量平臺
